引言：
隨著電力技術的發展，變頻調速技術的日臻完善，以變頻調速為核心的智能供水控制方式已經取代了以往多泵切換和閥門調節的供水方式。變頻調速時，起動電流可限制在額定電流以內，從而避免了起動時對電網的沖擊。由于泵啟動平穩，正常運行的平均轉速降低，從而延長了泵和閥門等設備的使用壽命。同時可以消除起動和停機時的水錘效應。變頻器以其穩定的性能、簡單的操作方式、完善的功能，將使供水系統實現節電、節水、節省人力，最終達到高效率的運行目的。
奇電變頻器QD6000的特點：
QD6000 是奇電變頻器QIROD家族中的一員，它不僅繼承了QD200 的特點，而且具有自身的優點。
QD6000 是柜掛式變頻器，功率范圍0.75KW~500KW，進線電壓為380V~480V的電壓等級，控制方式為無速度傳感器的矢量控制 (sensorless vector control) 和矢量控制。無速度傳感器的矢量控制是矢量控制的一種， 只是沒有速度傳感器，通過電機模型的計算來估測電動機的速度反饋值。 無速度傳感器的矢量控制的控制精度和系統的動態性能不如帶速度閉環的矢量控制，但也有系統簡單，無需維護速度傳感器，價格便宜的優點，尤其適用于風機泵類電機。傳統的V/f 控制也無需速度傳感器，但對于大功率的風機泵類電機，如用V/f 控制無電流環控制，容易引起電流的波動。無速度傳感器的矢量控制，不僅有速度閉環而且有電流閉環, 電機的穩態電流更穩定。
QD6000 具有豐富的客戶端子，包括8 路數字量輸入(LI1~LI8)，2 路模擬輸入(AI)，2 路繼電器輸出(TA)，2 個模擬輸出(AO)，5V 輔助電源用于模擬給定輸入，24V 輔助電源用于數字量輸入，所有的LI/TA ，AI/AO 都可以自由編程定義功能。MODBUS 接口是QD6000 的標準配置，無需選件。通過MODBUS可以將QD6000 連接到更高層的自動化系統。
QD6000系列變頻器內置有PID功能，操作比較靈活，控制接口有多種方式，可以采用硬接線方式、也可以采用通訊方式。
方案優勢：
系統簡介：
在這個系統中，使用了三臺深井泵，一臺45KW 深井泵作為常開泵，維持基本的供水功能。一臺75kW深井泵作為主控泵，安裝有變頻器恒壓自動供水控制設備，在用水量變化時調節水泵轉速，實現供水管網的恒壓供水.一臺75kW 深井泵，安裝一套全數字式交流電動機軟起動控制器作為輔控泵，在供水量變化較大時如果主控泵已全頻 (或最低頻) 工作的情況下，仍不能保證供水管網壓力的恒定，就通過軟起動控制器使輔控泵投入 (或停止) 運行，再由主控泵變速運行，調節管網的水壓，使它保持恒定。
1-電源開關2- 單向水閥3- 水泵電抗4- 深井水源5- 壓力傳感器
技術參數
| 變頻器技術參數 | 設備配置 | |
 型號：QD6000-75RG-T4 | 輸出電流：150A | QD6000 變頻器一臺 |
| 輸入電壓：3相，380-480V | 頻率范圍：0-400Hz | 75kW 1 恒壓控制主控泵及電動機 |
| 輸入頻率：50/60Hz ±5% | 過載能力：150%,60 秒 | 75kW 1 恒壓控制輔控泵及電動機 |
| 輸出功率：75KW | 環境溫度：-10-40°C | 45kW 1 常開泵及電動機 |
| 輸出電壓：0-480V(最大值由輸入電壓決定） | 防護等級：IP20 | 45kW 1 備用泵 |
| 微型計算機一臺 | ||
| 壓力傳感器 | ||

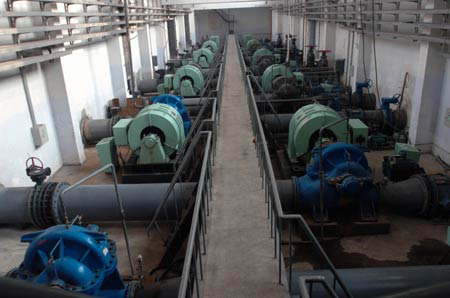

現場使用情況：
根據現場空間情況，一臺QD6000系列變頻器安裝于控制柜中，變頻器安裝及現場電機如圖所示
運行效果：
采用QD6000變頻器的恒壓供水系統已投入運行三年多，取得了良好的經濟效益和社會效益：
控制裝置運行可靠，故障率低；
供水壓力平穩，消除了用水高峰期高層住戶斷水和用水低谷期管壓過高的弊端；
解決了開泵時的排沙問題和運行中的溢流問題；
經濟效益顯著，實際運行的統計數字表明，一年可節電 43.26萬度。以每度電0.3元計算, 約節約電費 12.98萬元。一年多即可收回采用恒壓供水自動控制系統增加的全部投資。
客戶收益：
供水管網的水壓穩定，不隨用水量的變化而變化，提高了供水質量；
避免了供水管網水壓的異常增高造成的跑水，漏水現象，降低了維修費用；
節能效果顯著，一年多可全部回收采用恒壓供水系統增加的投資；
避免了水資源的浪費，防止過量開采地下水形成的水位降落漏斗區的進一步擴大。
