引言：

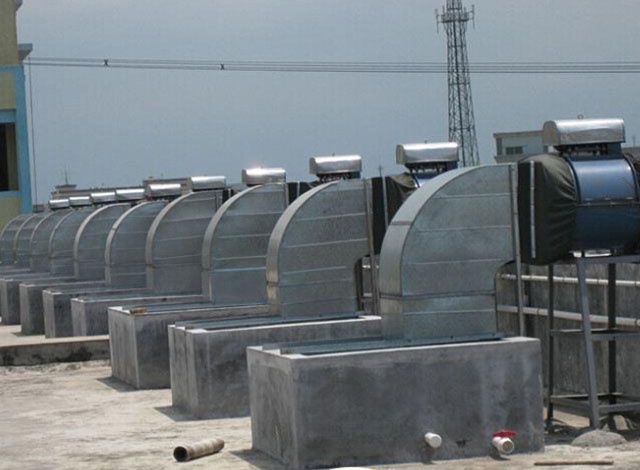

風機類負載應用非常廣泛，各種生產和生活用鍋爐系統的送風機、引風機，中央空調送風機組、新風機組 、冷卻塔風機，各種生產 場地的排風機，生產線上的烘干機等。風機是工礦企業的主要動力設備，據有關部門的統計，全國風機，水泵電動機裝機容量約35000MW，耗電量約占全國電 力耗電量的40% 左右。在風機運行中應用QD6000變頻器，其節電率一般可在20%-60%，投資回收期為1-3年，不僅節電效果顯著，而且能滿足 生產工藝的要求 ， 保產品質量,經濟效益十分顯著。

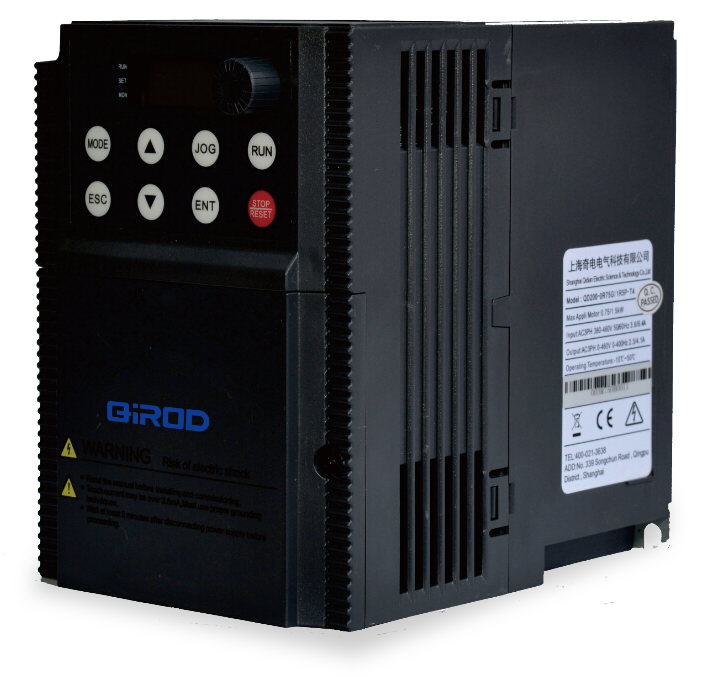

奇電變頻器QD6000的特點：
QD6000 是 奇電變頻器QIROD家族中的一員，它不僅繼承了QD200 的特點，而且具有自身的優點。 QD6000 是柜掛式變頻器，功率范圍0.75KW- 500KW，進線電壓為380V-480V的電壓等級，控制方式為無速度傳感器的矢量控制和矢量控制。無速度傳感器的矢量控制是矢量控制的一種 ， 通過電機 模型的計算來估測電動機的速度反饋值。無速度傳感器的矢量控制的控制精度和系統的動態性能不如帶速度閉環的矢量控制，但也有系統簡單，無需維護速度傳感 器，價格便宜的優點，尤其適用于風機泵類電機。傳統的V/f 控制也無需速度傳感器，但對于大功率的風機泵類電機，如用V/f 控制無電流環控制，容易引起電流的波動。無速度傳感器的矢量控制，不僅有速度閉環而且有電流閉環, 電機的穩態電流更穩定。
QD6000 具 有豐富的客戶端子，包括8 路數字量輸入(LI1-LI8)，2 路模擬輸入(AI)，2 路繼電器輸出(TA)， 2 個模擬輸出(AO)，5V 輔助 電源用于模擬給定輸入，24V 輔助電源用于數字量輸入，所有的LI/TA ，AI/AO 都可以自由編程定義功能。
QD6000系列變頻器內置有PID功能，操作比較靈活，控制接口有多種方式，可以采用硬接線方式、 也可以采用通訊方式。
方案優勢：
系統簡介：
在這個鍋爐中共有四臺電機使用了QD6000 變頻器，分別控制蒸汽、熱油、熱煙氣。熱煙氣由2 臺315KW 的電機控制，經管道送入主風機，用于干燥木 漿。2 臺315KW 的QD6000變頻器分別控制這兩臺風機，通過調節QD6000 的輸出頻率，來控制風機的輸出功率，實現對熱煙流量的精確調控， 不僅滿足了工藝的要求，而且比用擋風板調節熱煙流量更節能。另兩臺132KW 的電機分別將蒸汽發生器中的蒸汽和熱油發生器中的熱油送入混合室中。蒸汽發 生器中的蒸汽輸出量的調節可以控制蒸汽發生器中的壓力和溫度， 熱油發生器中的熱油輸出量的調節可以控制熱油發生器的溫度。QD6000 也是通過控制電機 的輸出功率來調節蒸汽輸出量和熱油輸出量 ，實現對蒸汽發生器的壓力和溫度，熱油發生器的溫度的控制。
技術參數
| 變頻器技術參數 | 設備配置 | |
 型號：QD6000-132RG-T4 QD6000-315RG-T4 | 輸出電流：260A 605A | QD6000 變頻器一臺 |
| 輸入電壓：3相，380-480V | 頻率范圍：0-400Hz | 132kW 風機及電動機 |
| 輸入頻率：50/60Hz ±5% | 過載能力：150%,60 秒 | 315kW 風機及電動機 |
| 輸出功率：132KW 315KW | 環境溫度：-10-40°C | |
| 輸出電壓：0-480V(最大值由輸入電壓決定） | 防護等級：IP20 | |

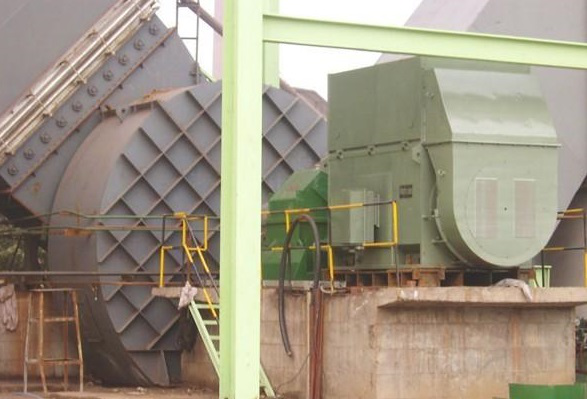

現場使用情況：
根據現場空間情況，一臺QD6000系列變頻器安裝于控制柜中，變頻器安裝及現場電機如圖所示
運行效果：
采用QD6000變頻器的鍋爐風機控制系統已投入運行四年多，取得了良好的經濟效益和社會效益：
控制裝置運行可靠，故障率低；
噪聲明顯減少；
對熱煙流量的精確調控，滿足生產工藝要求；
延長了電機及風機的軸承的使用壽命，減少電機發熱量，維修量大大減小；
經濟效益顯著，一年多即可收回采用變頻控制系統增加的全部投資。
客戶收益：
精確調節流量，滿足生產工藝要求；
減少了的電機損耗，降低了維修費用；
節能效果顯著，一年多可全部回收采用變頻控制增加的投資。
