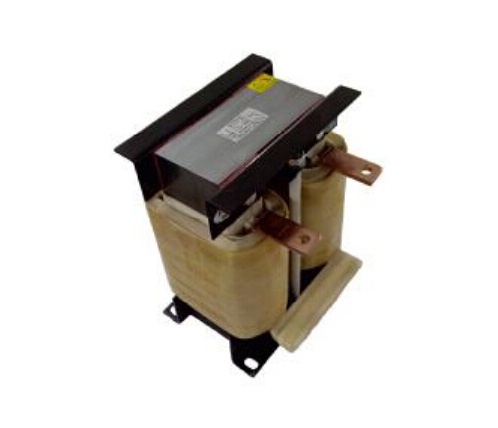

產品概述

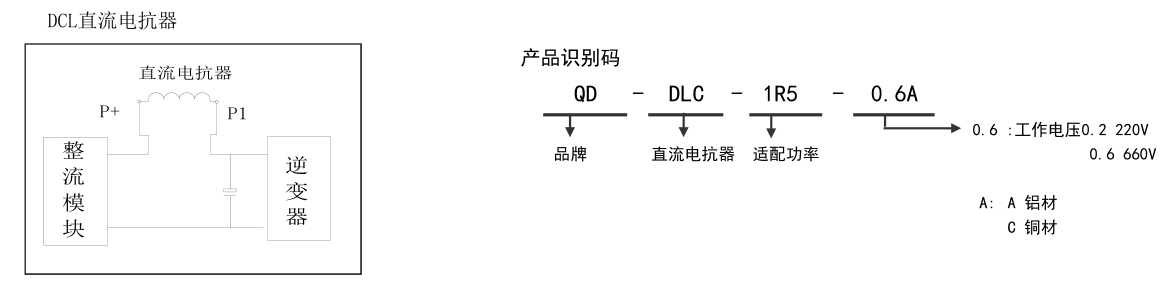

直流平波電抗器用于整流回路之中，抑制整流后的波紋脈動分量，并使整流后的電流連續不斷，改善輸出的支流波形，保證直流設備的正常運行。

應用

1. 改善電容濾波造成的輸入電流波形畦變。

2. 減少和防止因沖擊電流造成整流橋損壞和電容過熱。

3. 提高功率因素，降低直流母線交流脈沖。

4. 限制電網電壓的瞬變。

5.與并聯連接的電容一起共同抑制或濾掉直流中的紋波，以排除對負載的不利影響。

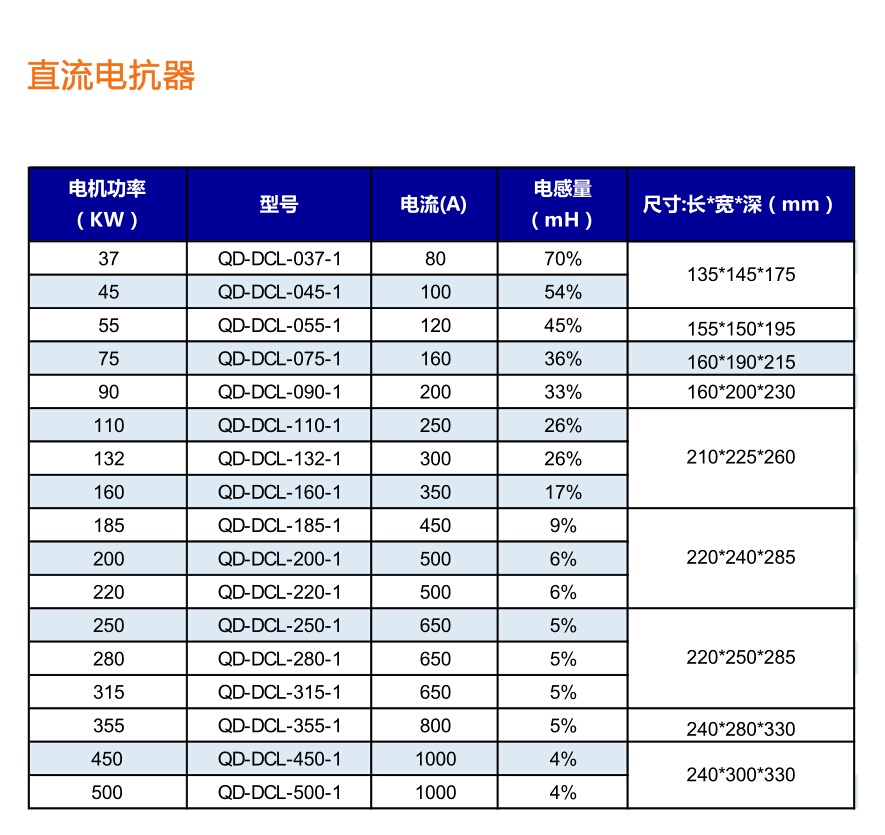

技術規格

• 1. 工作電壓：220VDC-1000VDC

  2. 工作頻率：50/60Hz.

  3. 工作電流：3A-1600A

  4. 絕緣等級：class F,H

  5. 使用環境：-10…+45 ℃,額定值不會降低

  6. 防護等級：IP00-IP22

  7. 最大電流：1.5×額定電流，持續60S

  8. 噪 音：≤65dB

  9. 溫 升：≤70K

• 10.抗電強度：鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試)

  11.絕緣電阻：1000VDC絕緣阻值≥100MΩ

  12.海拔高度不超過2000米。

  13.運行環境溫度-25℃～+45℃，相對濕度不超過90%。

  14.周圍無有害氣體，無易燃易爆物品。

  15.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

  16.執行標準：IEC289:1987電抗器

                        GB10229-88電抗器(eqvIEC289:1987)

                        JB9644-1999半導體電氣傳動用電抗器
