1.1 產品概述

本產品是一款新形態的智能安檢服務器， 可配合各廠家單視角、雙視角安檢機使用，根據客戶要求本公司選配對應服務器，適用于機場、 火車站、汽車站、地鐵軌道交通、政府機關大樓、會展中心、大型活動等各類場景中的物品安全檢查。

安檢服務器支持安檢機過包圖片智能分析識別，并根據危險等級抓圖保存，支持刀具、瓶裝液體等危險品智能識別及報警，基于深度學習算法，實現更為精確的分析，支持按時間、危險等級、物品類別查詢包裹圖片，支持圖片本地回放、查詢及導出，恐怖襲擊與極端暴力事件屢有發生，造成了巨大的人身、財產安全損失，產生了重大的社會經濟影響。隨著城市規模的不斷擴大、社會形勢日益復雜，有限的安保資源與社會不斷增長的需求矛盾不斷突出，導致城市安全正面臨巨大挑戰。

傳統安檢存在的問題：

人員易視覺疲勞：每15-20分鐘需要更換安檢值機人員。

易受干擾：環境嘈雜、聊天、玩手機、被咨詢、情緒、生病等。

數據不同步：安檢數據不同步，一旦發生安全事件，無法第一時間上報并安排警力。

數據溯源難：安檢機數據不聯網，導致數據溯源難，后續排查、追蹤等工作難以進行。

數據價值未挖掘：大量安檢數據本地存儲，未進行統一歸檔和分析，資源無法有效利用。

實時采集、智能識別旅客隨身攜帶行李的X射線圖像、人像、視頻監控等信息并存儲，發生安全威脅事件時及時上報且事后可供調查分析取用。各信息孤島的安檢數據統一匯總至中心管理平臺，進行大數據分析，為合理安排安檢及警務人員提供數據支撐。

1.2 產品功能

本產品主要包括以下功能。

.  支持與各安檢機廠家的單視角、雙視角安檢機對接，安檢機畫面可通過 DVI/HDMI/VGA  接 口接入智能安檢服務器。

.  單視角支持 1組異源顯示輸出， 可分別輸出安檢模式和監控模式畫面。

.  雙視角支持 2 組異源顯示輸出， 可分別輸出安檢模式和監控模式畫面。

.  支持對安檢機掃描畫面進行分析， 智能識別刀具、液體、壓力罐、槍支、打火機等違禁品。

.  支持對違禁品設置危險等級并聯動報警，可聯動語音提示、聲光報警等。

.  支持實時畫面疊加智能識別結果， 智能框跟蹤物品實時移動。

.  支持存儲所有檢測結果并統計成報表，可通過不同類別及時間段查詢并導出報表。

.  支持添加普通網絡攝像機及 PoE 攝像機，監控整個安檢過程。

.  支持設備網絡管理， 包括修改 IP 地址、配置端口聚合等。

.  支持系統異常報警（包括無硬盤、存儲錯誤、 IP 沖突、MAC 沖突等）。

.  支持硬盤存儲空間管理、 RAID 創建等。

.  用戶管理采用用戶和用戶組兩級方式，支持管理用戶組和用戶。

.  支持系統運維管理， 包括日志查詢、在線用戶查詢、設備升級等。

1.3后面板說明

1、電源開關:電源開關。

2、電源接口:輸入 AC 240V 電源。

3、接地端:接地端。

4、報警接口:8 組報警輸入接口（1～8），對應報警輸入 ALARM1～ALARM8，報警輸入為接低電平有效。

● A、B：控制 RS-485 設備的 A、B 線，用于對接球機等設備。如果云臺解碼器數量較多，請在 A、B 線并入 120Ω的電阻。

報警輸入接地端。3 組報警輸出接口（NO1 C1～NO3 C3），輸出報警信號給外部報警設備，外部報警設備需有電源供電。● 12V：提供 DC 12V 電源能輸出。●NO：常開型報警輸出端。：報警輸出接地端。 C：報警輸出公共端。報警輸入接地端。"

5、PoE 接口:連接 PoE 攝像機，可為前端攝像機供電。

6、網絡接口:10/100/1000Mbps 自適應以太網接口，連接網線。

7、視頻輸出:兩組視頻輸出接口， 同一組視頻輸出接口（VGA1 、DVI1 和 HDMI1 為一組）為同源輸出（輸出畫面相同）， 第一組與第二組輸出接口為 異源輸出（可輸出不同模式畫面）。設備支持視頻輸出接口如下。

●VGA：輸出模擬視頻信號。

●DVI：輸出高清數字視頻信號，無信號損失。

●HDMI：輸出未經壓縮的高清視頻和多聲道音頻信號。"

8、USB3.0 接口：連接鼠標、鍵盤、 USB 存儲設備等。

9、音頻輸出接口：3.5mm 音頻接口，連接音箱等音頻輸出設備。

默認音頻輸出接口 1 對應語音廣播， 音頻輸出接口 2 對應事件觸發報警。如需更改，可選擇“行包管理 >  語音播報”設置對應關系。

10、RS232 接口：RS232 透明調試串口，用于普通串口調試，配置 IP 地址，傳輸透明串口數據。

11、視頻輸入：兩組視頻輸入接口， 每組只能選擇一種接口連接。默認連接第一組視頻接口； 當設備連接雙視安檢機時，可接第二組輸入接口。

設備支持輸入以下接口。

VGA：輸入模擬視頻信號。

DVI：輸入高清數字視頻信號。

HDMI：輸入未經壓縮的高清視頻和多聲道音頻信號。"

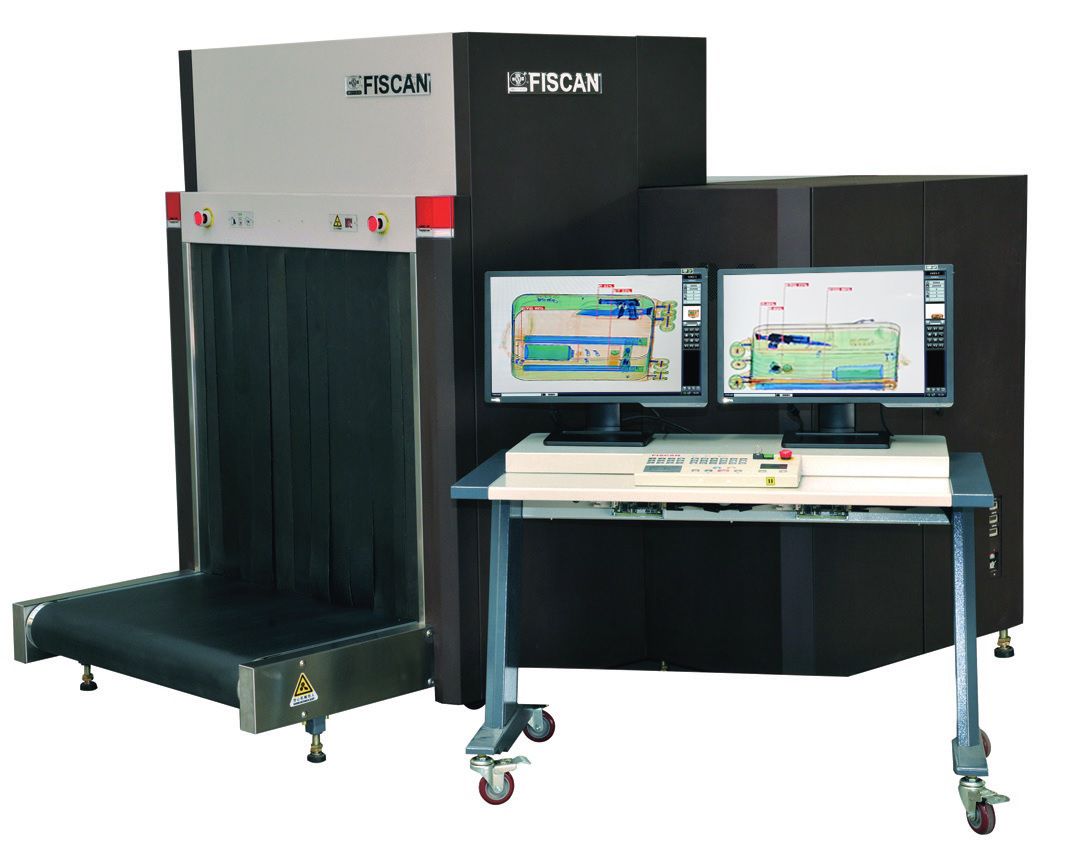

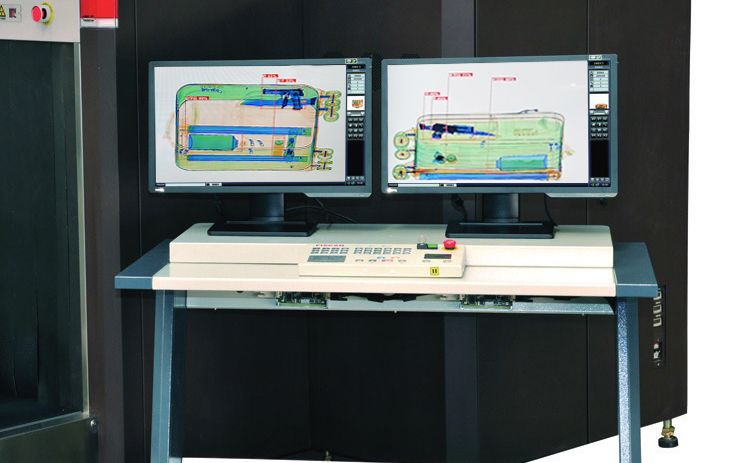

1.4效果圖
