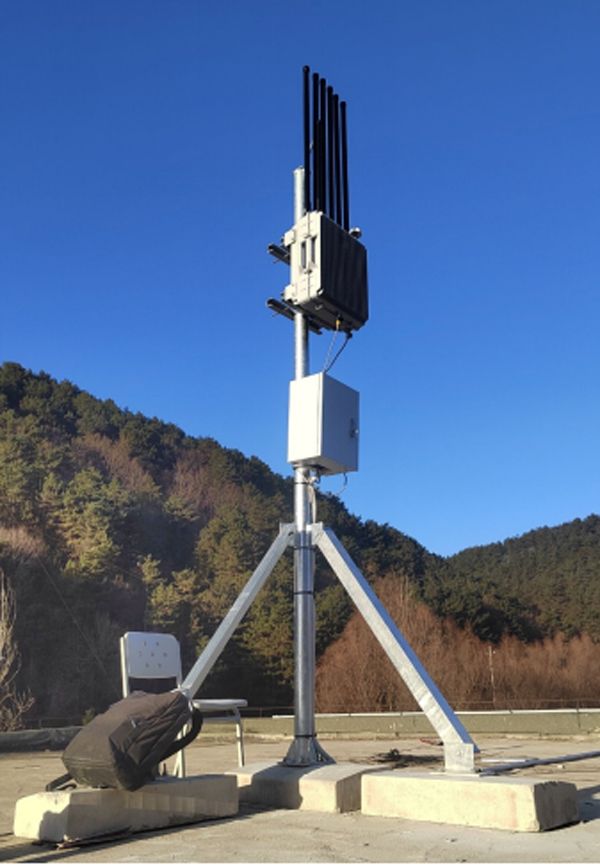

安裝圖

一、產品簡介

固定式無人機偵測反制一體設備，集偵測定位，干擾反制，管控平臺一體化設計，采用AC220V供電，可長時間24h不間斷預警，具有無人值守和手動干擾模式，根據偵測反制技術特性，高點部署效果最佳，設備使用簡易，高點布控，遠程控制，保障使用者安全。

二、主要功能特點：

1.無源偵測：只被動接收不發射任何電磁信號，對無人機自發信號進行偵測，可偵測到黑飛無人機的品牌、型號、頻率等信息，不受雨、雪、霧天氣影響，具備全天候、全天時、360°偵測。

2.無人機、飛手定位：可定位大疆系列無人機、遙控器位置信息，可識別無人機唯一序列號，實時顯示無人機經緯度坐標信息、方位信息、距離信息、速度、高度等。

3.機型庫全：系統可識別探測大疆、道通、派諾特、大華、昊翔、3DR、小米、億航、零度、一電等常見品牌無人機以及自制穿越機、WiFi機等市面上絕大多數機型；

4.無人值守：開啟無人值守后，實現高效無人機防御管理，管控平臺在偵測到黑飛無人機后，自動開啟干擾處置，可設置干擾時長、循環時長。

5.遠距離預警：無干擾無遮擋環境下，偵測距離可達3km；可提前采取措施。涵蓋市面95%以上無人機。

6.寬頻打擊：采用高速數字掃頻技術、高功率射頻放大技術、使用全向天線可同時干擾多個方位多架次無人機，迫使無人機返航或降落。

7.黑白名單：一鍵標記白名單，將合法飛行無人機加入白名單后，無人機飛入保護區域后，系統不產生報警。

8.數據統計分析：提供偵測反制數據統計、展示、分析，包括無人機飛行數據、時間、名單、歷史軌跡、報警情況等統計信息。

9.電子地圖：支持在線離線更新地圖

10.遠程控制：支持有線無線遠程控制。

11.數據庫升級：支持遠程免費升級，根據無人機行業變化，機型庫不定時更新。

三、技術參數：

四、技術原理簡介

現有的反無人機技術主要有：無線電偵測、雷達探測、光電搜索、無線電干擾、GPS誘騙、物理毀傷等；其中的無線電偵測、無線電干擾因為具有預警攔截效果明顯、附帶損傷小等優點，得到了廣泛的應用，具有大量使用案例；是國內外主要的無人機反制措施。目前所有的民用無人機都需要用到無線電技術來實現導航、遙控、圖像傳輸等功能?；跓o人機自發信號特征，通過AI算法、數據庫比對實現預警識別無人機，多站點偵測實現定位跟蹤；通過電子干擾方式對無人機導航、遙控、圖傳等通訊鏈路進行干擾壓制；從而達到預警反制無人機的目的。因此必須了解無人機無線電頻率使用情況，從而確保有效的反制。

國內無人機無線電使用政策：

2020年09月工信部組織起草了《民用無人機無線電管理暫行辦法》，民用無人機可以申請使用840.5-845MHz、1430-1444MHz、2400-2476MHz、5725-5829MHz頻段頻率用于遙控、遙測、信息傳輸鏈路。其中 1430-1438MHz 頻段用于警用無人機和直升機視頻傳輸。

國內外無人機無線電實際使用情況：

五、常見問題

1.會不會干擾其它電子設備正常工作？

會對所有在管制范圍頻段內的無線電設備產生干擾，常見有GPS、WIFI藍牙。請謹慎開啟1.5G衛星導航信號干擾。

2.反制設備干擾距離有差別嗎？

有。反制設備的有效作用距離與對抗目標的功率大小、當時的電磁環境有關系。如發射端與接收端距離的遠近、遙控設備發射功率的大小、使用的位置等都會造成干擾距離的差異。

3.反制設備工作一段時間后機殼發熱,長時間工作會不會損壞機器？

本設備采用大功率干擾射頻模組，長時間使用，熱量較高，這是一種正常現象。在設計上,我們正是利用全鋁機殼的導熱性來輔助散熱從而能夠保證機器長時間穩定工作。
